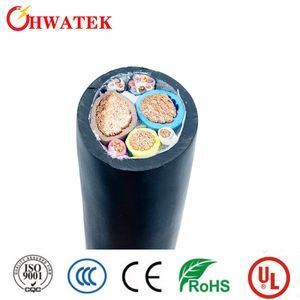

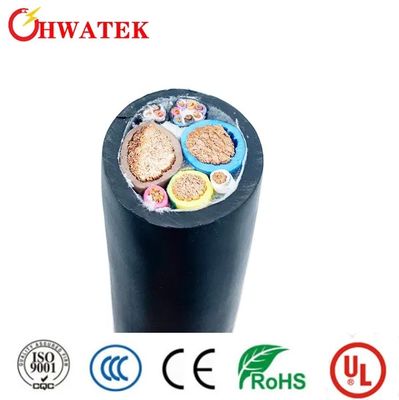

Cable de carga de vehículos eléctricos eléctricos de alta tensión de 1000 V DC con aislamiento TPU y diseño multicore compatible con RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3.000 metros
Price:
US $0.5-1 / Meter
Product Summary
1000V HV Alta tensión EV cargador de energía multicorreo DC cable de cable eléctrico Especificaciones del producto Especificación Nombre del cable Cables eléctricos Específico del cable 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2Conforme con la Directiva RoHS Punto de trabajo A: 2C × 80 mm2B: ...
Product Details
Resaltar:
Cable de carga de vehículos eléctricos de corriente continua
,Cables de carga de vehículos eléctricos de aislamiento TPU
,Cables de carga de vehículos eléctricos compatibles con la Directiva RoHS
Sheath Material:
TPE
Insulation Material:
TPU
Material Shape:
Alambre redondo
Cable Specification:
2C × 80 mm2+1c × 25 mm2+2c × 4mm2+(3C × 0.75 mm2) (P2)+(7c × 0.75 mm2)
Conductor Material:
De cobre desnudo
Conductor Size:
2580/0,20 ±0,008 mm, 798/0,20 ±0,008 mm, 224/0,15 ±0,008 mm
Outer Diameter:
12,40 ± 0,25 mm, 7,00 ± 0,20 mm, 2,70 ± 0,15 mm, 1,40 ± 0,10 mm
Insulation Thickness:
1,60 mm, 1,20 mm, 1,00 mm, 0,50 mm
Rated Voltage:
DC 1000V
Rated Temperature:
Chaqueta -40 ~ 90ºC, aislamiento -40 ~ 125ºC
Max Conductor Resistance:
0,242 Ω/km, 0,78 Ω/km, 4,95 Ω/km, 26 Ω/km
Insulation Voltage Withstand:
AC 2.5kV/5 minutos, corriente de fuga ≤5mA
Min Insulation Resistance:
500mΩ.km
Tensile Strength:
≥20mpa
Elongation:
≥300%
Product Description
1000V HV Alta tensión EV cargador de energía multicorreo DC cable de cable eléctrico
Especificaciones del producto
| Especificación | Nombre del cable | Cables eléctricos |
|---|---|---|
| Específico del cable | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 Conforme con la Directiva RoHS |
|
| Punto de trabajo | A: 2C × 80 mm2 B: 1C × 25 mm2 C: 1C × 4 mm2 D: (3C × 0,75 mm2) ((P2)) E: (7C × 0,75 mm2) |
|

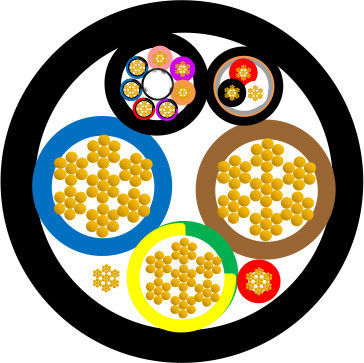

Construcción detallada
| Componente | Especificación |
|---|---|
| El conductor |
El material:De cobre desnudo Tamaño: - 2580/0,20 ± 0,008 mm - 798/0,20 ± 0,008 mm - 224/0,15 ± 0,008 mm +10/1# Tinsel+1000D Kevlar - 40/0.15±0.008mm + 10/0.19mm Tinsel + 200 DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar - ¿Qué es lo que quieres decir con eso? |
| O.D. (Ref.) | 12.40±0.25mm. 7.00±0.20mm. 2.70±0.15mm. 1.40±0.10mm. |
| Aseguramiento de seguridad |
El material:El contenido de nitrógeno en el aceite de oliva debe ser igual o superior a: espesor medio mínimo:1.60 mm. 1.20 mm. 1.00 mm. 0.50 mm. 0.50 mm. espesor mínimo en cualquier punto:1.34mm. 0.98mm. 0.80mm. 0.35mm. - ¿ Qué pasa?15.60±0.40mm. 9.60±0.30mm. 4.70±0.20mm. 2.50±0.10mm. |
| El cableado-1 |
El relleno:/ Cotton. / Cotton. / El algodón. El material:/ Al-mylar (de cara hacia fuera) / No tejido |
| - ¿Por qué no? |
El material:/ Tinto de cobre. Tamaño:- 0,12 mm, ≥ 60% - ¿Qué es eso? |
| En el chaleco |
El material:/ TPE TPE espesor medio mínimo:- ¿Por qué no lo haces? espesor mínimo en cualquier punto:- ¿Por qué no lo haces? - ¿ Qué pasa?- 7,20 ± 0,25 mm. - 9,70 ± 0,25 mm. |
| El cableado |
El relleno:Cuerdas de PP reforzadas El material:No tejidos ((≥ 25% de superposición) El conjunto:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| Las demás: |
El material:TPU espesor medio mínimo:2.80 mm espesor mínimo en cualquier punto:2.28 mm - ¿ Qué pasa?38.00+0.6/-1.00 mm |
Características de rendimiento
| Características eléctricas | Propiedades físicas |
|---|---|
|
Válvulas de carga de las máquinas de ensayoVálvulas de corriente continua Temperatura nominal: - La chaqueta: -40 ~ 90oC - Aislamiento: -40 °C a 125 °C Resistencia máxima del conductor ((20oC): A: ¿Qué quieres decir?0.242Ω/km B:0Se trata de un sistema de control de las emisiones de gases de escape.4Se aplican las siguientes medidas: Los componentes de las unidades de ensamblaje deberán estar equipados con un dispositivo de ensamblaje de alta precisión. AC 2,5kV/5min, corriente de fuga ≤ 5mA Cable completado Resistencia al voltaje (núcleo A a A y B, 10 m): AC 3,5 kV/15min, corriente de fuga ≤ 5mA Min. resistencia al aislamiento ((20oC, núcleos A a A y B):500 MΩ.km |
Resistencia a la tracción:Se aplican las siguientes medidas: Elongado:≥ 300% Envejecimiento:110±1oC × 168h Porcentaje de resistencia a la tracción original:≤ ± 30% Porcentaje de alargamiento original:≤ ± 30% Prueba de presión a altas temperaturas:≤ 50% Prueba de choque térmico:No hay grieta. Prueba de compatibilidad:Se aplicará el procedimiento siguiente: Prueba con llama:Se aplicarán las disposiciones siguientes: Prueba de intemperie artificial:Se aplicará el procedimiento siguiente: Prueba de impacto a baja temperatura:-40oC x 16H, sin grietas Ácido de estrés químico:Solución alcalina de ácido N-oxal, solución de hidróxido de N-sodio:GB/T 33594 Vehículo rodando:Los requisitos y los métodos de ensayo deben ser coherentes con GB/T 20234.1-2015 7.21 Min. radio de curvatura:6*OD Resistencia a la abrasión:≥ 2000 veces Resistencia a las sustancias químicas:Se aplicará el procedimiento siguiente: Prueba de resistencia al aplastamiento:Se aplicará el procedimiento siguiente: Curva alrededor del ensayo:Se aplicará el procedimiento siguiente: |

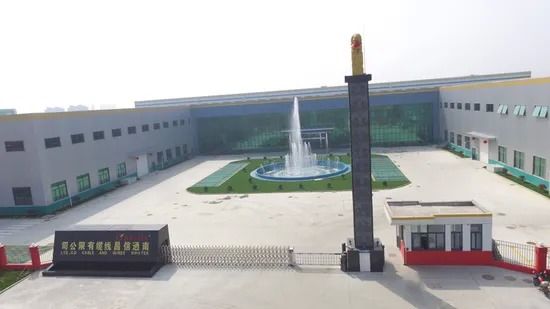

Perfil de la empresa
Fundada en 2004 con una inversión de capital de 9 millones de dólares, nuestra fábrica en Kunshan ocupa una superficie de 14.980 metros cuadrados.
En 2020, establecimos nuestra planta de Nantong con una inversión de capital de 100 millones de RMB que cubre 34,000 metros cuadrados.
Con certificados de sistema ISO9001, ISO14001, IATF16949, ISO13485, todos nuestros productos han aprobado los certificados de seguridad CCC, UL, CUL, CE, CSA, ETL.Estamos trabajando con clientes globales en diversos campos a través de nuestro sistema de ventas bien establecido basado en el principio de gestión honestidad, innovación y protección del medio ambiente.
Progreso de la producción
Transporte marítimo
Preguntas frecuentes
P: ¿Qué puede suministrar?
R: Producimos cables de electrónica de consumo, cables de conexión, cables industriales, cables de robots, cables de carga de vehículos eléctricos y cables de energía nueva / verde.
P: ¿Cuáles son los certificados que obtiene?
R: Tenemos los certificados UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
P: ¿Podemos obtener muestras antes de pedir?
R: Sí, estamos dispuestos a organizar muestras para usted.
P: ¿Cuál es su tiempo de entrega?
R: Normalmente podemos terminar sus pedidos en 2-3 semanas, y 5-6 semanas en temporada alta.
P: ¿Cómo puede garantizar la calidad del producto?
R: Siempre proporcionamos una muestra de preproducción antes de la producción en masa y realizamos la inspección final antes del envío.
