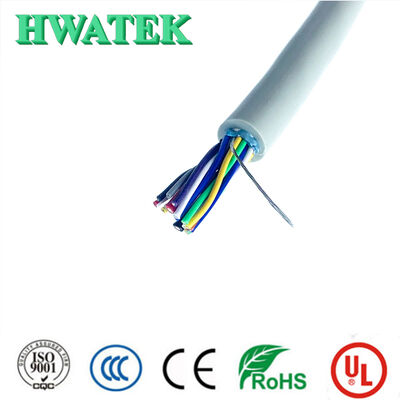

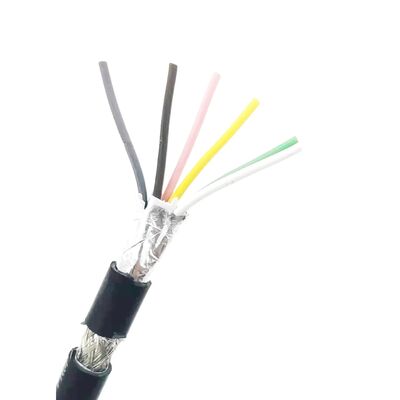

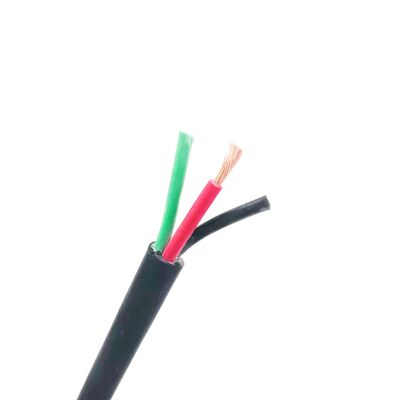

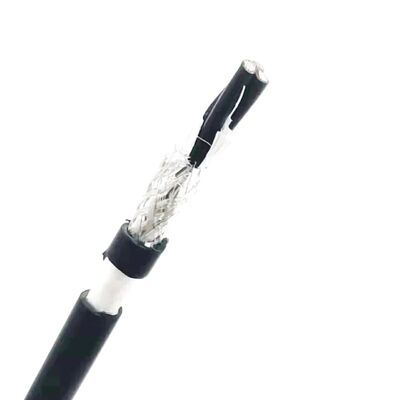

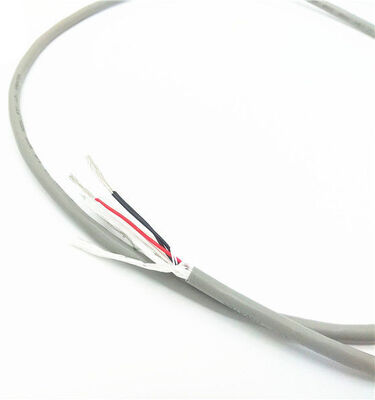

Cable de alimentación para sala de máquinas de elevador con aislamiento de PVC y resistencia a los rayos UV SJT
Descripción general del producto
SJT, SJTW, 300V, 105ºC, resistencia a los rayos UV, resistencia a la humedad, VW-1, cable de alimentación para cableado de sala de máquinas de elevador con aislamiento de PVC.
Introducción del producto
El cableado en la sala de máquinas del elevador con una tensión nominal de 300V se compone de conductor de cobre, aislamiento, relleno, cinta, blindaje y cubierta exterior. El cable presenta alta flexibilidad, resistencia a altas temperaturas, propiedades ignífugas y cumple con los requisitos para uso en exteriores y lugares especiales: resistencia a la humedad, resistencia a los rayos UV y resistencia al aceite. Todos los materiales cumplen con las últimas normas de protección ambiental RoHS y Reach.
Características clave
- Alta flexibilidad para una fácil instalación
- Resistencia a altas temperaturas hasta 105ºC
- Clasificación ignífuga VW-1
- Resistencia a los rayos UV para aplicaciones en exteriores
- Resistencia a la humedad
- Resistencia al aceite
- Materiales conformes a RoHS y Reach
Campo de aplicación
Se utiliza principalmente para la instalación fija de cables de transmisión en salas de máquinas de elevadores.
Aplicaciones típicas: caja de distribución → línea de alimentación del armario de control, armario de control → línea de alimentación del motor
Diagrama de la estructura del cable
1 - conductor, 2 - aislamiento, 3 - relleno, 4 - cinta, 5 - blindaje (opcional), 6 - cubierta exterior
Impresión: E366579 TIPO STOW ***AWG 105ºC 600V VW-1 HWATEK
Construcción básica
- Conductor: Sólido o trenzado
- Aislamiento: PVC especial mezclado
- Blindaje o trenzado: Opcional
- Cubierta: PVC especial mezclado
Normas de cumplimiento (ST/STW)
- Internacional: UL62, UL1581
- Conforme a RoHS, REACH
Especificaciones técnicas (ST/STW)
- Tensión nominal: 600V
- Temperatura nominal: -40ºC a 105ºC
- Clasificación de llama: VW-1, FT1, FT2
- Resistencia al aceite: aceite de 60ºC o 80ºC
- Prueba de resistencia a la tensión: CA 2,0kV/1min
Especificaciones del producto
| Número de núcleos*Especificaciones |
Estructura del conductor |
Diámetro exterior del conductor (mm) |
Espesor medio del aislamiento (mm) |
Diámetro exterior del aislamiento (mm) |
Espesor medio de la cubierta (mm) |
Diámetro exterior terminado (mm) |
Peso neto del cable (kg/km) |
Resistencia máxima del conductor de CC (20ºC) Ω/km |
| 3C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 11,8±0,40 | 199,3 | 5,64 |
| 3C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 16,1±0,60 | 356,9 | 3,546 |
| 4C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 12,9±0,50 | 248,2 | 5,64 |
| 4C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 17,6±0,60 | 446,1 | 3,546 |
| 5C*12AWG(4mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 14,1±0,50 | 301,5 | 5,64 |
| 5C*10AWG(6mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 19,6±1,0 | 540,3 | 3,546 |
| 3C*12AWG(4mm²)+16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 12,3±0,40 | 222,1 | 5,64 |
| 3C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 16,6±0,60 | 400,4 | 3,546 |
| 4C*12AWG(4mm²)+16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 13,6±0,50 | 274,9 | 5,64 |
| 4C*10AWG(6mm²)+12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 18,3±0,60 | 495,0 | 3,546 |
| 3C*12AWG(4mm²)+2C*16AWG(1,5mm²) | 65/0,254 | 2,36 | 0,76 | 4,1±0,20 | 1,14 | 13,1±0,50 | 248,6 | 5,64 |
| 3C*10AWG(6mm²)+2C*12AWG(4mm²) | 7/15/0,254 | 3,20 | 1,14 | 5,7±0,20 | 1,52 | 17,5±0,60 | 452,9 | 3,546 |
Nota: Las dimensiones detalladas y los parámetros técnicos están sujetos a las especificaciones de nuestro producto. Los productos anteriores son modelos estándar sin blindaje, y también se pueden personalizar según los requisitos del cliente o el uso real.
