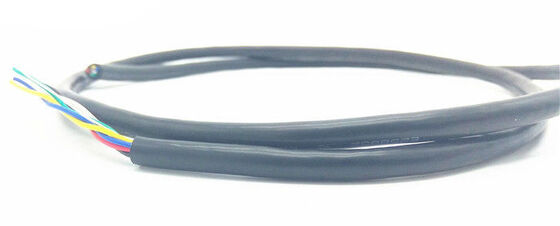

Cable Multiconductor Flexible Resistente al Aceite UL2517 300V
Descripción del Producto
Este cable de señal de control para elevadores con clasificación de 300V presenta conductores de cobre, aislamiento, relleno, cinta, blindaje opcional y construcción de cubierta exterior. Diseñado para aplicaciones de cableado en pozos de elevador, el cable ofrece alta flexibilidad, resistencia a la temperatura hasta 105°C, resistencia al aceite y retardancia a la llama. Todos los materiales cumplen con las normas ambientales RoHS y Reach.
Características Principales
Alta Flexibilidad
Diseñado para una fácil instalación en espacios reducidos de ascensores
Resistencia a la Temperatura
Clasificado para temperaturas de funcionamiento de -40°C a 105°C
Resistencia al Aceite
Adecuado para exposición a aceite a 60°C o 80°C
Retardante de Llama
Cumple con las normas de prueba de llama VW-1, FT1, FT2
Campos de Aplicación
Se utiliza principalmente para la instalación fija de cables de transmisión de señales en pozos de elevador, incluyendo:
- Cableado del gabinete de control al interruptor del hueco
- Cable del interruptor del circuito de seguridad del hueco
- Interruptores forzados superior/inferior e interruptores de límite
- Cables troncales y ramales de cerradura de puerta
- Cable principal y cables ramales de pantalla de piso
| Alcance de la Aplicación |
Voltaje Nominal |
Especificaciones Recomendadas |
Número Recomendado de Conductores |
Gabinete de control → cableado del interruptor del hueco
Cable del interruptor del circuito de seguridad del hueco |
300V |
26AWG-14AWG |
7+1 |
| Interruptor forzado superior, interruptor forzado inferior, interruptor de límite superior, interruptor de límite inferior, interruptor de bloqueo de escalera, interruptor de retorno de incendio |
300V |
26AWG-14AWG |
2+1 |
| Cable troncal de cerradura de puerta y cable ramal de cerradura de puerta en el hueco |
300V |
26AWG-14AWG |
2+1 |
Gabinete de control → cableado de pantalla de piso del hueco
Cable principal de pantalla de piso, cable ramal de pantalla de piso |
300V |
26AWG-14AWG |
Número de capas +N+PE |
Diagrama de Estructura del Cable
Construcción del Cable:
1 - Conductor, 2 - Aislamiento, 3 - Relleno, 4 - Cinta, 5 - Blindaje (Opcional), 6 - Cubierta exterior
Impresión: E258652 AWM STYLE 2517 ***AWG 105°C 300V VW-1- c AWM I/II A/B 105°C 300V FT1 -LF- HWATEK
Construcción Básica
- Conductor: Cobre sólido o trenzado
- Aislamiento: PVC especial mezclado
- Blindaje o Trenza: Opcional
- Cubierta: PVC especial mezclado
Cumplimiento de Normas
Normas Internacionales: UL758, UL1581, UL2556
Cumplimiento Ambiental: Cumple con RoHS, REACH
Especificaciones Técnicas
- Voltaje Nominal: 300V
- Clasificación de Temperatura: -40°C a 105°C
- Clasificación de Llama: VW-1, FT1, FT2
- Resistencia al Aceite: Aceite a 60°C o 80°C
- Prueba de Soporte de Voltaje: CA 2.0kV/1min
Especificaciones Detalladas
La siguiente tabla proporciona especificaciones dimensionales y eléctricas detalladas para varias configuraciones de cable:
| Número de Conductores × Especificaciones |
Estructura del Conductor |
Diámetro Exterior del Conductor (mm) |
Espesor Medio del Aislamiento (mm) |
Diámetro Exterior del Aislamiento (mm) |
Espesor Medio de la Cubierta (mm) |
Diámetro Exterior Terminado (mm) |
Peso Neto del Cable (kg/km) |
Resistencia Máxima CC del Conductor (20°C) Ω/km |
| 2C×26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C×22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C×20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C×16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C×14AWG |
41/0.254 |
1.87 |
0.30 |
2.6±0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Nota: Las dimensiones y los parámetros técnicos detallados están sujetos a las especificaciones de nuestro producto. Los productos anteriores son modelos estándar sin blindaje, y también se pueden personalizar según los requisitos del cliente o el uso real.
